产品描述

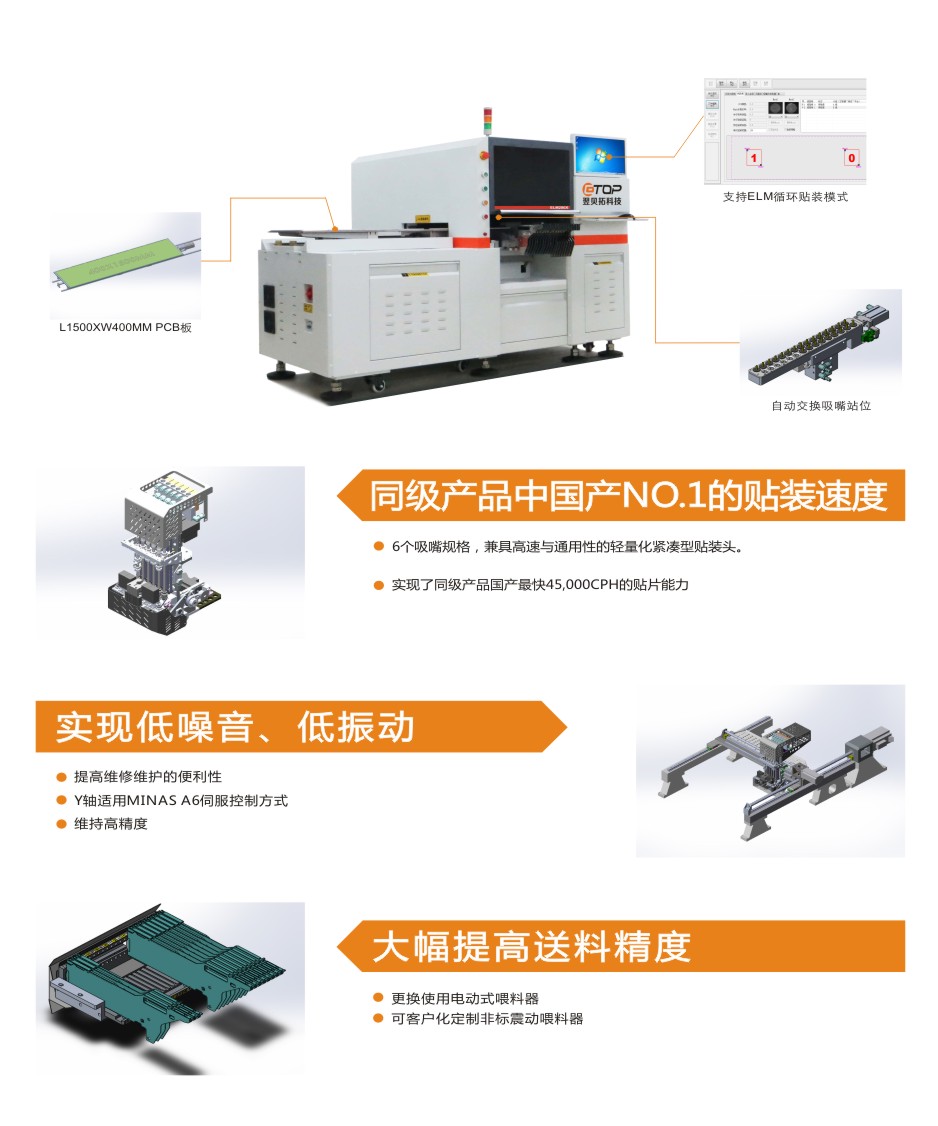

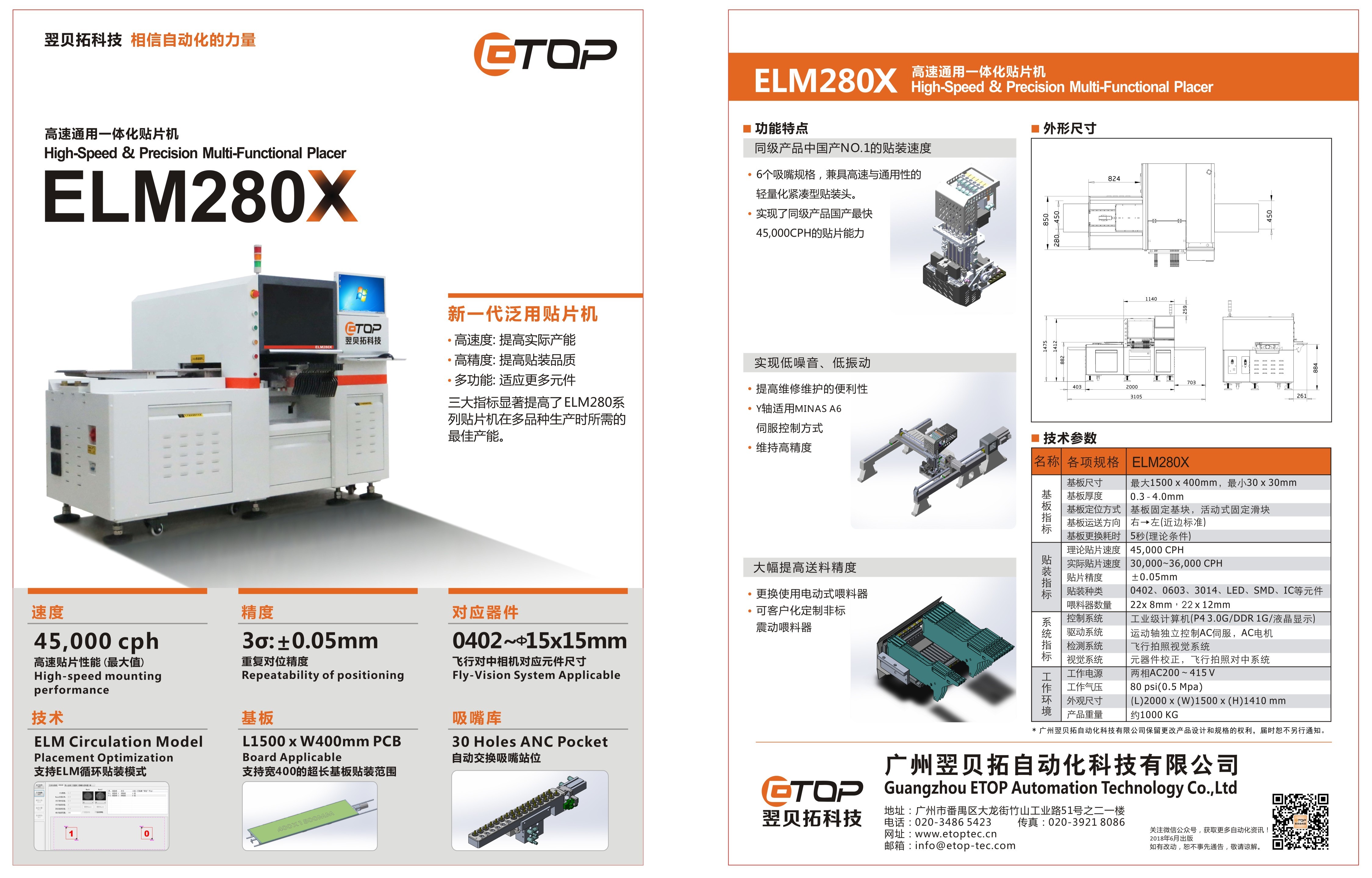

新一代泛用型贴片机
ELM280X是为电子、照明、驱动等多个领域应用而开发的高速通用一体化表面贴装设备
ELM280X系列贴片系统核心具有明显的轻量化优势，功能可靠耐用，外形设计精简，适用于多类型的电路板、基材。配备自主研发的中文操作软件，确保系统稳定可靠。该贴片机为LED、SMD、IC、透镜等产品的混合贴片应用而设计，移动平台设计为400mm固定宽度，应用更广的产品。翌贝拓科技在国内建立了广泛的支持与服务网络，为客户的开发，制造和产品创新，提供完整的表面贴装解决方案。
- 高速度：提高实际产能
- 高精度：提高贴装品质
- 多功能：适应更多元件
三大指标显著提高了ELM280系列贴片机在多品种生产时所需的最佳产能
产品参数
| 各项规格 | 产品技术参数 | |
| 基板指标 | 基板尺寸 | (L)1500 x (W)400mm- (L)30 x (W)30mm |
| 基板厚度 | 0.3mm~4.0mm | |
| 基板定位方式 | 右/下侧边基板固定块，左/上侧活动式固定滑块 | |
| 基板运送方向 | 右-->左(近边标准) | |
| 基板更换耗时 | 5秒(最佳条件) | |
| 贴装指标 | 理论贴片速度 | 45,000 CPH |
| 平均贴片速度 | 30,000~36,000 CPH | |
| 贴片精度 | ±0.05mm | |
| 贴装种类 | LED/SMD/IC/端子/三极管等 | |
| 元件识别 | 飞行拍照图像识别技术 | |

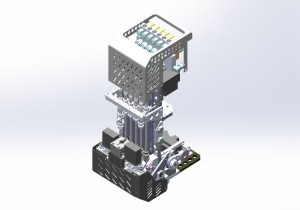

| 吸料头种类 | 6吸嘴 | |

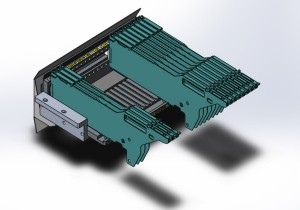

| 送料器搭载数量 | 8mm、12mm、16mm、振动盘喂料器 | |
| 系统指标 | 自动化程度 | 全自动控制 |
| 主操作系统 | Windows中文系统 | |
| 控制系统 | 工业级电脑 | |

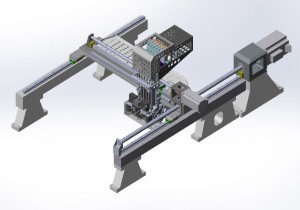

| 驱动系统 | AC伺服电机 | |
| 检测系统 | 图像检测系统 | |
| 视觉系统 | 飞行视觉系统 | |
| 工作环境 | 工作电源 | 两相 AC200 ~ 415 V |
| 工作气压 | 80 psi(0.5 Mpa) | |
| 外观尺寸 | (L)2000 x (W)1555 x (H)1475 mm | |
| 产品重量 | 约1000kg |
