产品描述

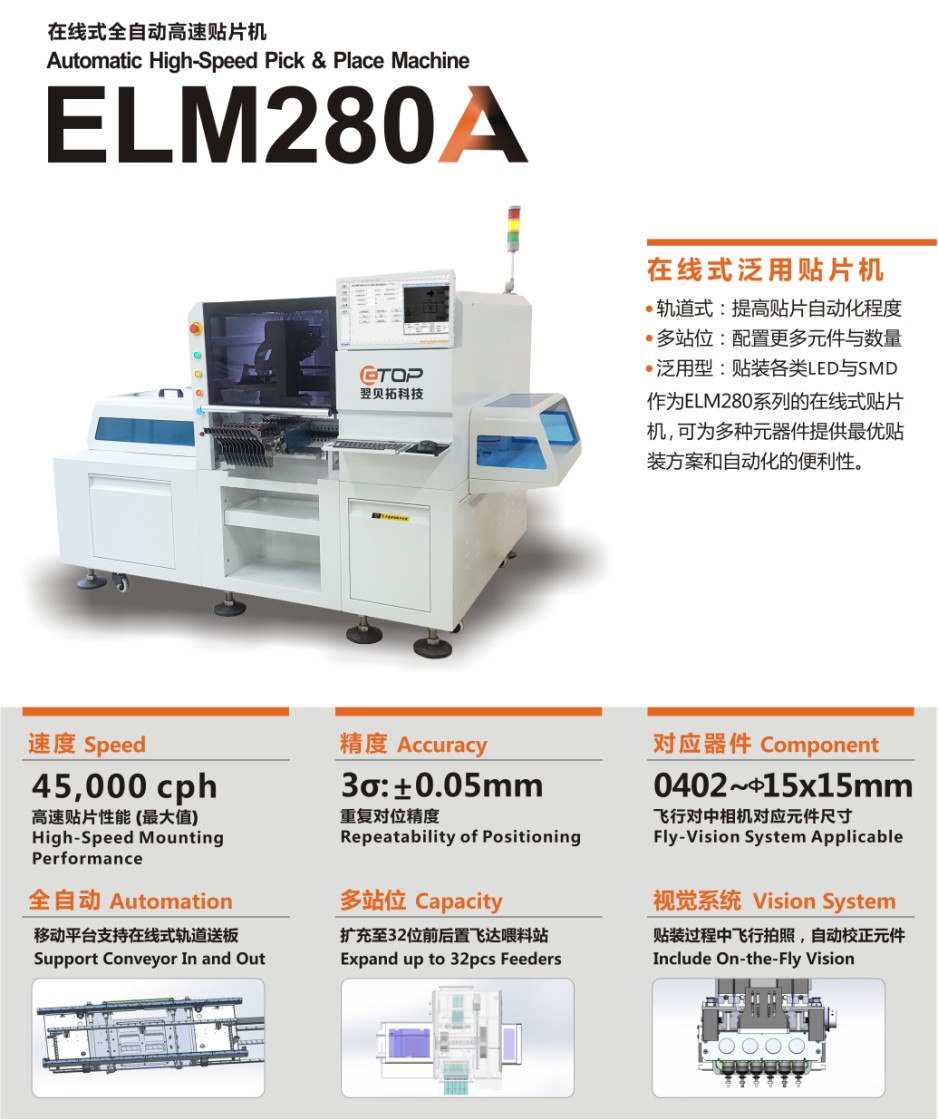

在线式泛用型贴片机
ELM280A是为电子、照明、驱动等多个领域应用而开发的在线式全自动表面贴装设备
自2013年ELM系列上市后，迄今为止，销量过千，ELM280系列成为国产贴片机中的畅销产品，历代贴片机都能让客户深刻地感受到翌贝拓科技的精湛技术和精益求精，产品与服务更是深得全国各地的客户所热爱。
采用ETOP特有的飞行影像识别技术，在贴片系统核心具有明显的轻量化优势，功能可靠耐用，外形设计精简，适用于多类型的电路板、基材。配备自主研发的中文操作软件，确保系统稳定可靠。该贴片机为LED、SMD、IC、透镜等产品的混合贴片应用而设计，轨道式移动平台设计为410mm固定宽度，应用更广的产品。翌贝拓科技在国内建立了广泛的支持与服务网络，为客户的开发，制造和产品创新，提供完整的表面贴装解决方案。
- 轨道式：提高贴片自动化程度
- 多站位：配置更多元件与数量
- 泛用性：贴装各类LED与SMD
作为ELM280系列的在线式贴片机，可为多种元器件提供最优贴片方案和自动化的便利性
| 各项规格 | 产品技术参数 | |

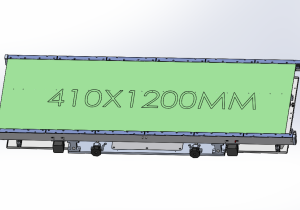

| 基板指标 | 基板尺寸 | (L)1200 x (W)410mm- (L)30 x (W)30mm |
| 基板厚度 | 0.3mm~4.0mm | |
| 基板定位方式 | Mard点视觉定位 | |
| 基板运送方向 | 左进-->右出(近边标准) | |
| 基板更换耗时 | 10秒(最佳条件) | |
| 贴装指标 | 理论贴片速度 | 45,000 CPH |
| 平均贴片速度 | 30,000~36,000 CPH | |
| 贴片精度 | ±0.05mm | |
| 贴装种类 | LED/SMD/IC/端子/三极管等 | |
| 元件识别 | 飞行拍照图像识别技术 | |
| 吸料头种类 | 6吸嘴 | |
| 送料器搭载数量 | 8mm、12mm、16mm、振动盘喂料器 | |
| 系统指标 | 自动化程度 | 全自动控制 |
| 主操作系统 | Windows7中文系统 | |
| 控制系统 | 工业级电脑 | |
| 驱动系统 | AC伺服电机 | |
| 检测系统 | 图像检测系统 | |
| 视觉系统 | 飞行视觉系统 | |
| 工作环境 | 工作电源 | 两相 AC200 ~ 415 V |
| 工作气压 | 80 psi(0.5 Mpa) | |
| 外观尺寸 | (L)2500 x (W)1500 x (H)1750 mm | |
| 产品重量 | 约1200kg |
