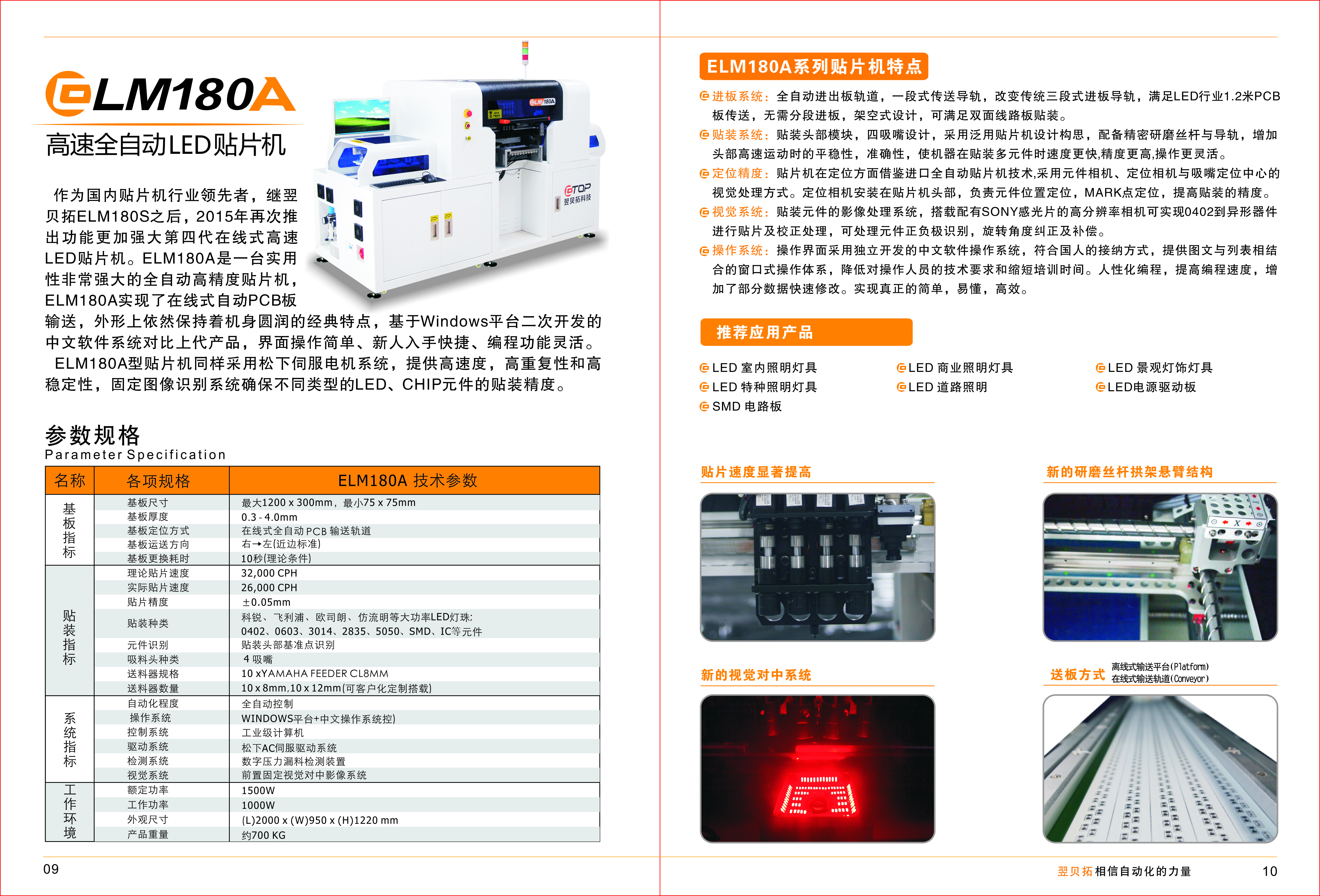

【产品描述】

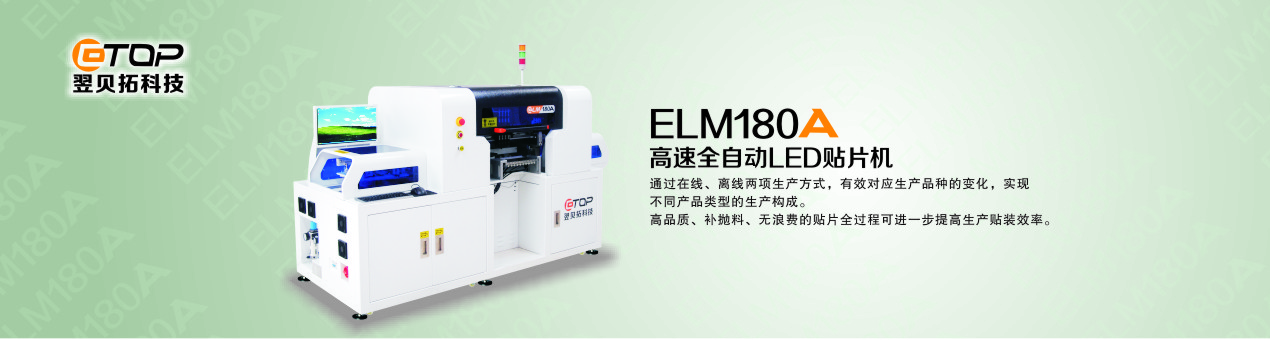

作为国内贴片机行业领先者,继翌贝拓ELM180S之后,成功推出功能更加强大、全新一代在线式LED贴片机。ELM180A是一台实用性非常强大的全自动高精度贴片机,它实现了在线式自动PCB板输送,外形上依然保持着180机型的小尺寸经典特征,基于Windows平台二次开发的中文软件系统对比上代产品,界面操作简单、新人入手快捷、编程功能灵活。
ELM180A型贴片机同样采用AC伺服电机系统,提供高速度,高重复性和高稳定性,固定图像识别系统确保不同类型的LED、CHIP元件的贴装精度。
【产品特点】
各项规格 | 产品技术参数 | |
基板指标 | 基板尺寸 | (L)75mm x (W)75mm - (L)1200 x (W)300mm |
基板厚度 | 0.3mm~4.0mm | |
基板定位方式 | 在线式全自动PCB输送轨道 | |
基板运送方向 | 右-->左(近边标准) | |
基板更换耗时 | 8秒(最佳条件) | |
贴装指标 | 理论贴片速度 | 32,000 CPH |
平均贴片速度 | 26,000 CPH | |
贴片精度 | CHIP-LED ±0.05mm | |
贴装种类 | 科锐、飞利浦、欧司朗、仿流明等大功率LED灯珠;0402、0603、3014、2835、5050、SMD、IC等 | |
元件识别 | 贴装头部基准点识别 | |
吸料头种类 | 4 吸嘴 | |
送料器搭载数量 | 10 x YAMAHA FEEDER CL8MM | |
系统指标 | 自动化程度 | 全自动控制 |
主操作系统 | WINDOWS平台+中文操作系统 | |
控制系统 | 工业级计算机 | |
驱动系统 | 松下AC伺服驱动系统 | |
检测系统 | 数字压力漏料检测装置 | |
视觉系统 | 前置固定视觉对中影像系统 | |
工作环境 | 工作电源 | 两相 AC200 ~ 415 V |
额定功率 | 1000W | |
工作气压 | 80 psi(0.5 Mpa) | |
外观尺寸 | (L)2000 x (W)940 x (H)1220 mm | |
产品重量 | 约 700 KG |
