【产品描述】
ELM280I是在多功能贴片机ELM280v3硬件优化的平台基础上,针对异性元器件、SMD封装对应能力进行软件强化,配有单选臂6个Z轴杆的离线式泛用型贴片机。除了可完成常规的LED器件及照明产品的峰值38,000cph高速贴装,同时可对应最小0402元器件到30x30mm异性元器件及最大300x1500mm的PCB尺寸,提供一体机解决方案。

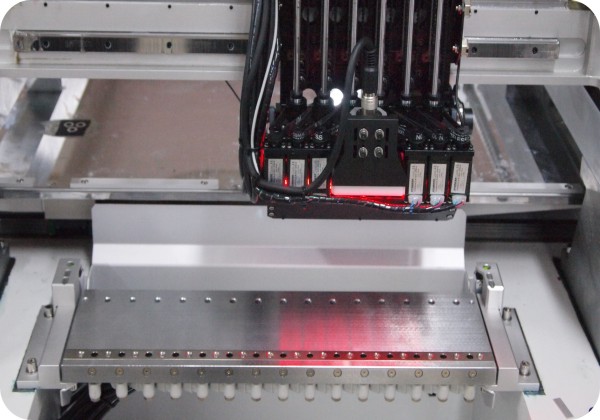

新研发的视觉识别系统,6个吸嘴可同时吸取和统一识别。对比180系列,由于增加吸嘴数量和自动更换吸嘴功能,芯片贴装速度上升了50%,实现了在以往机型相同占地面积上,大幅度地提高了生产率。
【产品特点】
【产品参数】
各项规格 | 产品技术参数 | |
基板指标 | 基板尺寸 | (L)30 x (W)30mm - (L)1500 x (W)300mm |
基板厚度 | 0.3mm~4.0mm | |
基板定位方式 | 右/下侧边基板固定块,左/上侧活动式固定滑块 | |
基板运送方向 | 右-->左(近边标准) | |
基板更换耗时 | 5秒(最佳条件) | |
贴装指标 | 理论贴片速度 | 38,000 CPH |
平均贴片速度 | 25,000~28,000 CPH | |
贴片精度 | ±0.05mm | |
贴装种类 | LED CHIP、SMD、IC等 | |
元件识别 | On the Fly图像识别技术 | |
吸料头种类 | 6吸嘴 | |
送料器搭载数量 | 15pcs x 8mm/12mm | |
系统指标 | 自动化程度 | 全自动控制 |
主操作系统 | Windows操作系统 | |
控制系统 | 工业电脑 | |

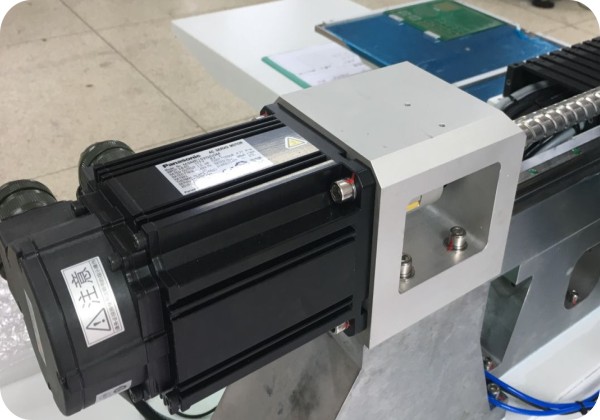

驱动系统 | AC伺服电机 | |
检测系统 | 视觉检测 | |
视觉系统 | 飞行视觉 | |
工作环境 | 工作电源 | 两相 AC200 ~ 415 V |
额定功率 | 1200W | |
工作气压 | 80 psi(0.5 Mpa) | |
外观尺寸 | (L)2037 x (W1287 x (H)1401 mm | |
产品重量 | 约800 KG |
