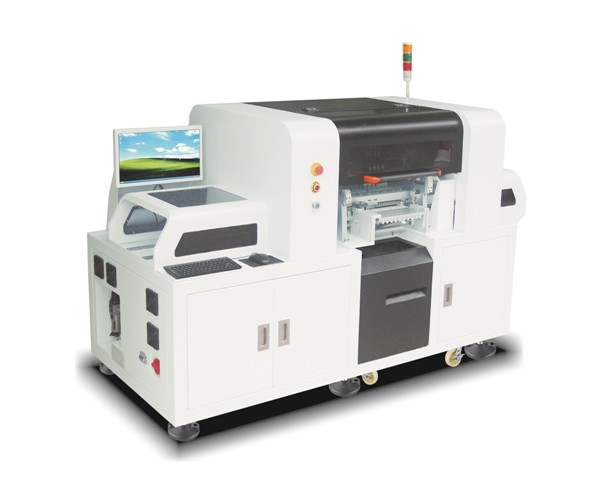

ELM180T 全自动透镜贴片机
【产品描述】
搭载LED透镜喂料器的在线式贴片机ELM180T，实现了单一震动喂料器同时拾取方案LENS的全自动贴片机，我们为客户提供最好的LED Lens(透镜)贴装系统。
ELM180T是适用了180A的机体，配有在线式输送轨道和4个吸嘴，它实现了同级产品中的理想生产速度12,000CPH。通过在线式轨道前、后段工艺相连接，可配合在线喷胶设备和UV胶固化炉组成全自动LED透镜生产线，从而改善作业便利性和实际生产性极大化。同时，1.2米超小型机型设计，对比进口贴片机为50%的生产面积缩小，单位面积生产性提供150%。
【产品特点】

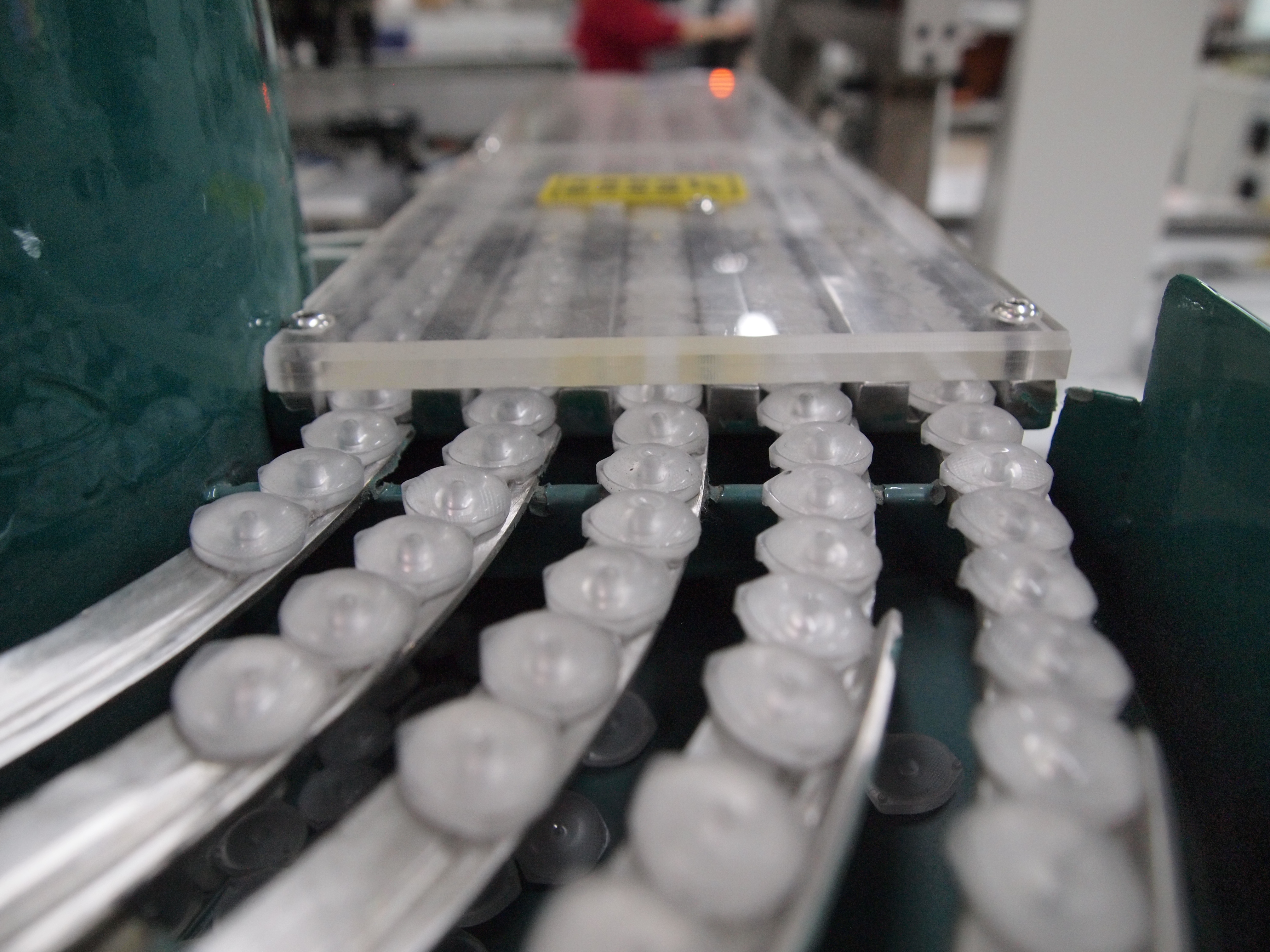

- LENS震动喂料器：可以利用一个喂料器同时供给5颗LED透镜，贴装头同时完成4颗料的同步吸取。根据LENS的不同外形，可单独定制专用的喂料通道

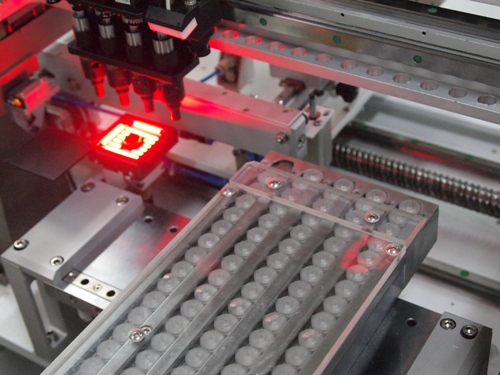

- 透镜角度视觉识别：使用翌贝拓独有的图像识别技术，在吸取元器件后，移动至元件相机过程中，可以完成透镜底部识别，极大程度地提高了实际贴装精度
- 增加长板生产能力：在线送板结构可支持一次生产1,200x300mm的大型LED PCB，通过对送板结构进行多次传送，完成整板生产
- 强化元件对应能力：除兼容LED透镜以外，可基本对应0603~口20mm，通过真空泵，实现了吸小料与异性元器件的稳定及空压消耗的最小化
【产品细节】
- 可进行LED贴片及应对LED透镜贴装功能

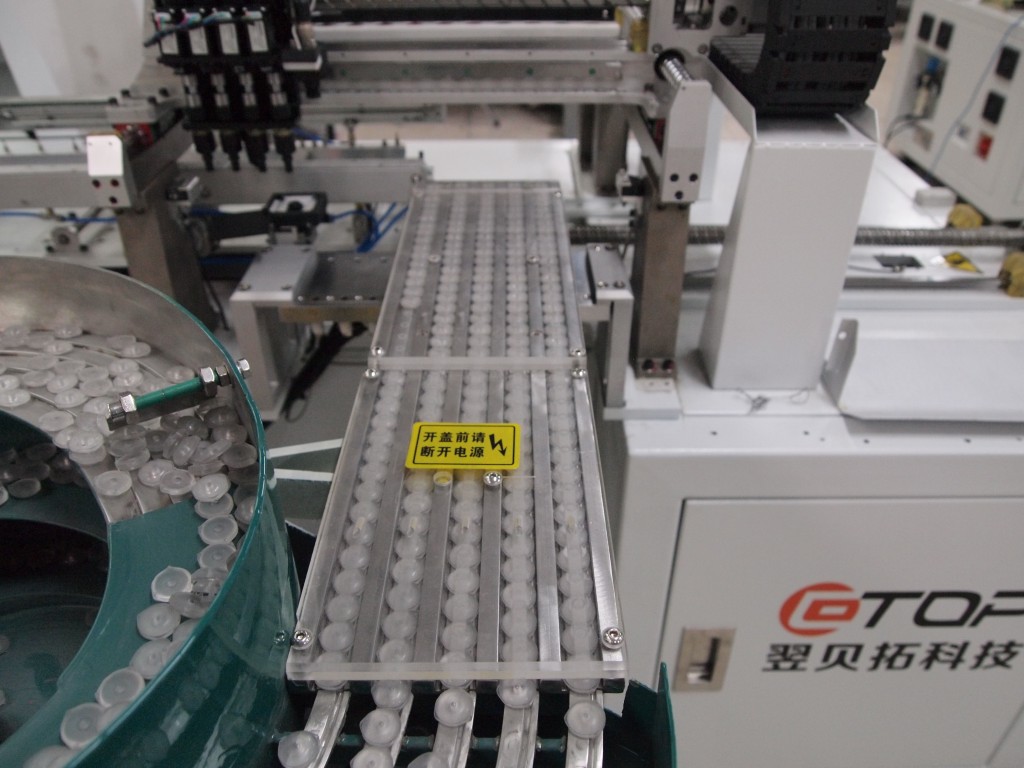

- 兼容性强大的五通道LENS震动喂料器

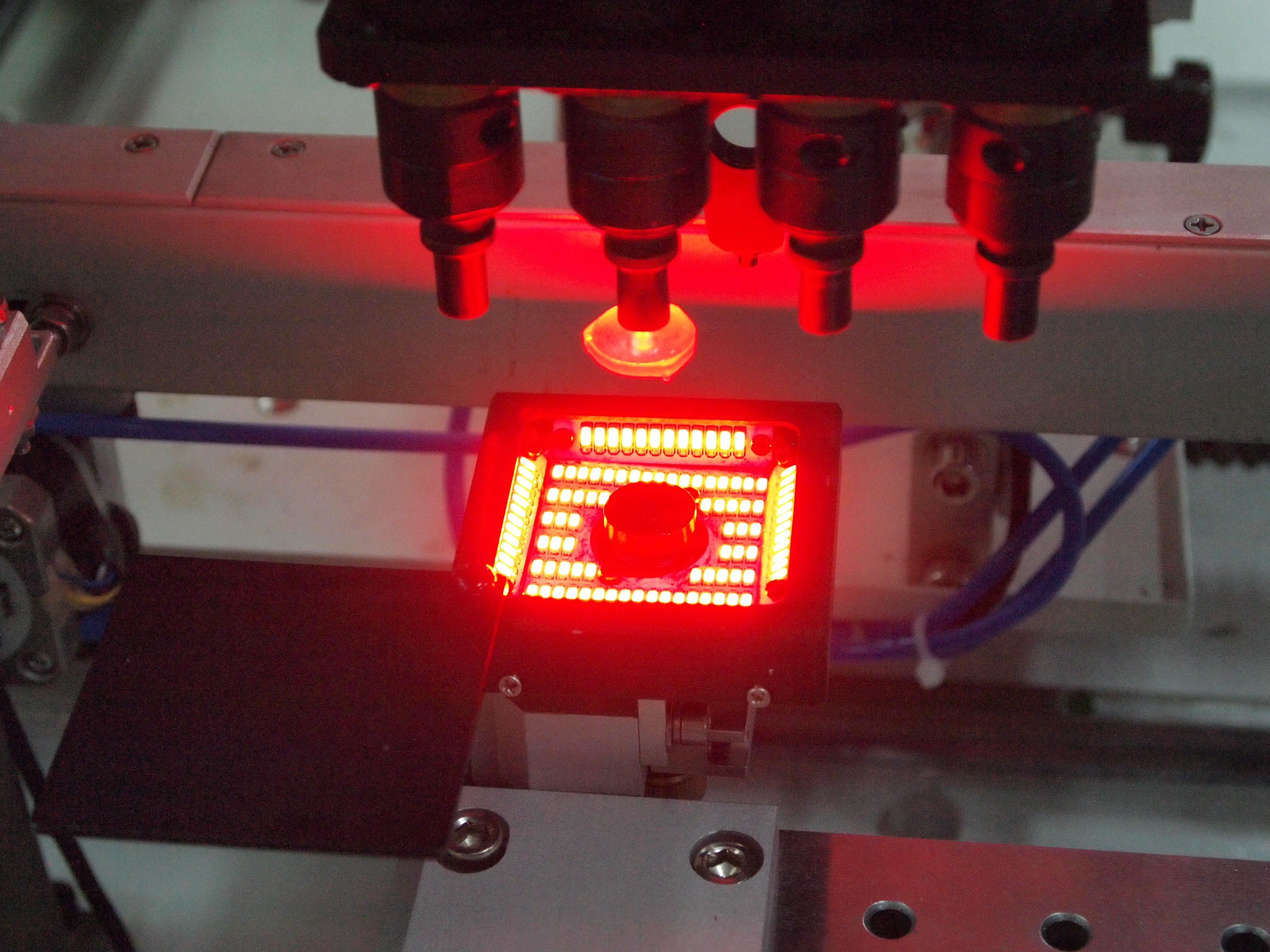

- 精度稳定的透镜角度视觉识别加持

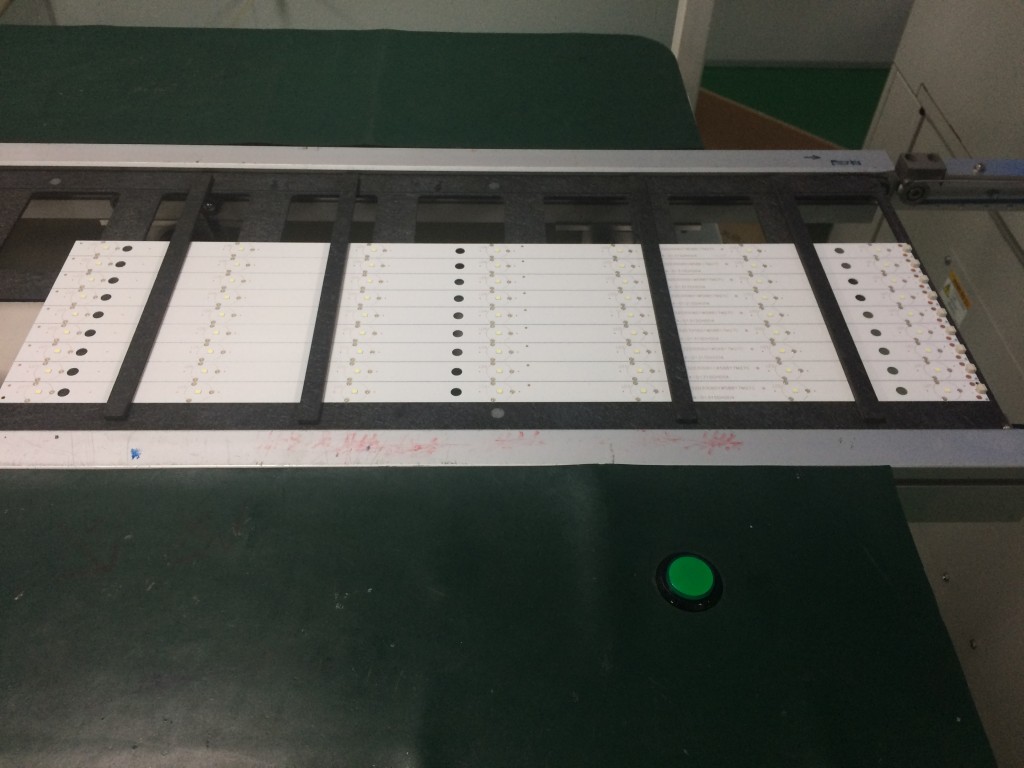

- 出色的1.2米长板生产能力
【产品参数】
| 各项规格 | 产品技术参数 | |
| 基板指标 | 基板尺寸 | (L)1200 x (W)300mm |
| 基板厚度 | 0.3mm~4.0mm | |
| 基板定位方式 | 在线式全自动PCB输送轨道 | |
| 基板运送方向 | 右-->左(近边标准) | |
| 基板更换耗时 | 8秒(最佳条件) | |
| 贴装指标 | 理论贴片速度 | 32,000 CPH (贴LED方式) |
| 平均贴片速度 | 12,000 CPH (贴透镜方式) | |
| 贴片精度 | ±0.05mm | |
| 贴装种类 | 0402、0603、3014、2835、5050、LENS、SMD、IC等 | |
| 元件识别 | 贴装头部基准点识别 | |
| 吸料头种类 | 4 吸嘴 | |
| 送料器搭载数量 | YAMAHA FEEDER CL8MM/12MM | |
| 系统指标 | 自动化程度 | 全自动控制 |
| 主操作系统 | WINDOWS平台+中文操作系统 | |
| 控制系统 | 工业级计算机 | |
| 驱动系统 | AC伺服驱动系统 | |
| 检测系统 | 数字压力漏料检测装置 | |
| 视觉系统 | 前置固定视觉对中影像系统 | |
| 工作环境 | 工作电源 | 两相 AC200 ~ 415 V |
| 额定功率 | 1000W | |
| 工作气压 | 80 psi(0.5 Mpa) | |
| 外观尺寸 | (L)2000 x (W)940 x (H)1220 mm | |
| 产品重量 | 约 700 KG |
