目前随着Lens透镜led市场的持续火爆，市场对于LED透镜专用贴片机需求旺盛，下面简单介绍目前市场上在使用的LED透镜贴片机及相关贴装工艺。

        目前市场上出现的透镜专用贴片机或LED透镜贴片机的工作原理和普通的SMT表面贴装设备一样，都是通过吸嘴从透镜料单中取料后进行贴装。唯一不同之处在于喂料系统的差异，由于透镜的规格品种繁多，尺寸也比较特殊，一般都是用独立的非标振动盘作为喂料系统，也有将透镜编带至普通料带作为飞达供料的。

        透镜LED产品主要应用在TV背光，工程照明，家具照明，广告照明等几类场景，且透镜光源使用标准有高有低。

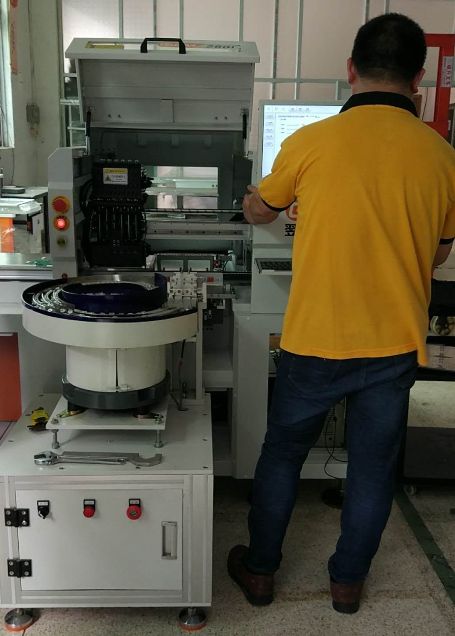

1.  目前市面上的LED透镜贴片机分为两大类，既改装进口贴片机，原装国产透镜贴片机；通过对进口贴片机改装，一般是需要定制配套振动盘供料装置。常见改装贴片机有三星的SLM110，SLM120S，雅马哈YS12, YAMAHA  YG12F等型号进口贴片机，经过专业改装而来。其中，三星贴片机SLM110采用单通道振动盘喂料器实现自动化供料与贴装。如下图一：
2. 在众多国产贴片机中，设备选择可谓广泛，既有泛用型贴片机，也有专用型贴片机：

• 以ELM280T为我公司产品代表，简单阐述下典型的国产透镜贴片机使用功能与工艺

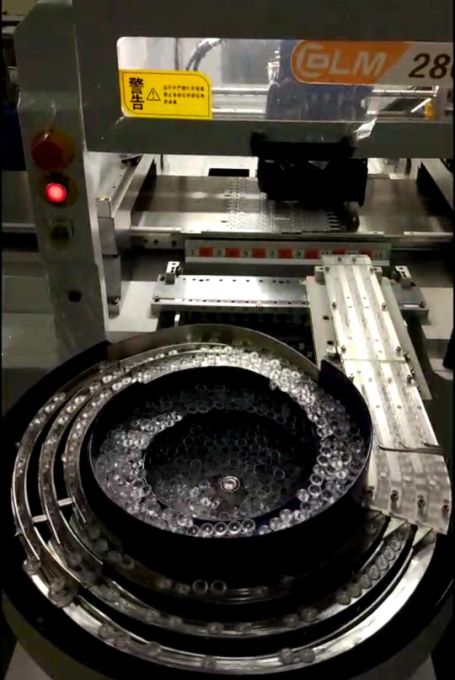

• 因透镜来料原因，生产配套用的透镜喂料器可选择3通道，4通道以及6通道振动盘喂料器，PCB传送板结构为离线平台；

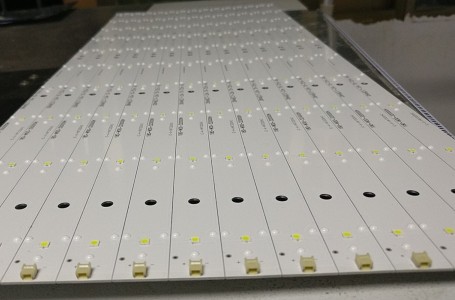

• 贴装前，准备一片透镜立柱位置完成了滴胶工艺的线路板放置于离线平台上；

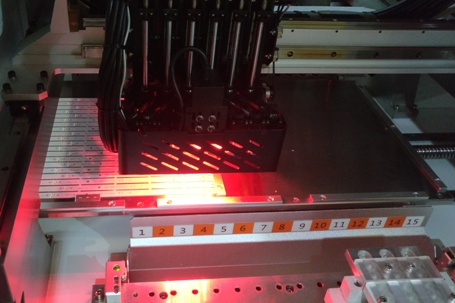

• 首先，头部相机采用红光获取线路板头尾MARK坐标点；

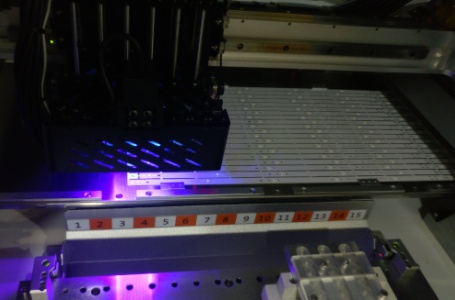

• 其次，头部相机采用紫光获取线路板每一颗灯珠坐标点；
• 再次，头部吸嘴到振动盘设定好取料坐标位置取走透镜，并有序贴装在灯珠坐标位置；

• 然后，离线平台自右向左逐段移动，待每颗灯珠坐标位全部覆盖满透镜后，完成贴装；
• 最后，从离线平台中取下已贴装好透镜的线路板，并放置于物料架中待过回流焊接。

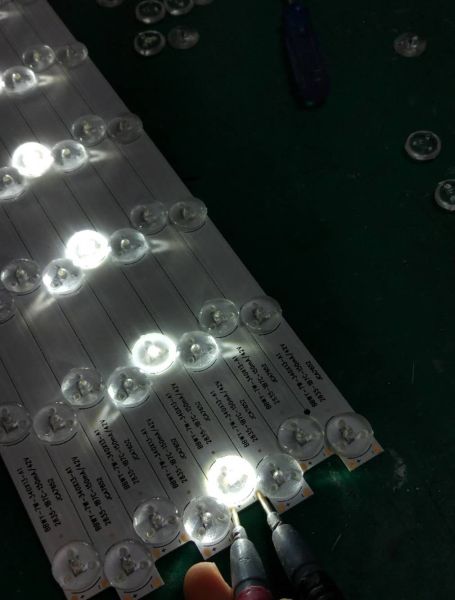

• 最终，产成品需完成通光检测，目测光斑暗区，排除透镜移位，返修多胶漏胶等不良；
